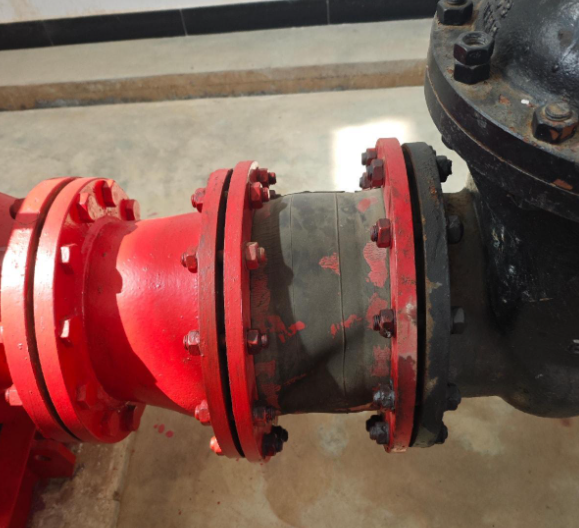

柔性接頭通常包括橡膠接頭、波紋補償器、金屬膨脹節、萬向節等多種形式，它們?cè)诠艿老到y(tǒng)中既能吸收軸向、橫向位移，也能緩和安裝誤差和減小機械振動對管道的影響。然而，許多工程事故表明，除軸向或徑向位移外，扭轉載荷也常常被忽視或低估。管道在熱脹冷縮、地基沉降、設備啟動或停機、振動傳播以及外力作用下，都會產生命令或間接引起扭矩，從而使柔性接頭發生扭轉位移。扭轉一旦超過接頭的允許角度或反復循環，容易引發密封失效、材料疲勞裂紋或螺栓/法蘭連接破壞。因此，系統地研究柔性接頭的扭轉問題對設計安全、延長使用壽命具有重要意義。

二、扭轉問題的本質與表現

定義與分類

• 扭轉載荷：指作用在接頭（或管段）上的繞軸線的彎矩或力矩，使接頭發生角位移（扭轉角）?？煞譃殪o態扭矩（恒定或瞬時一次性扭矩）和動態/循環扭矩（反復變化引起的疲勞）。

• 扭轉形態：包括純扭轉（繞管軸線勻速或局部角變形）、扭轉耦合位移（扭轉與軸向、橫向位移同時出現）和扭轉應變集中（局部材料屈服或褶皺）。

典型表現與失效模式

• 密封面錯位或壓縮不均：導致泄漏。

• 橡膠或波紋金屬產生裂紋、龜裂或破損：材料疲勞或應力集中所致。

• 法蘭螺栓松動或斷裂：扭矩引起的附加載荷超過螺栓允許值。

• 接頭內襯脫層或接合處破壞：界面剪切或剝離。

• 管道支撐或吊架受力異常：傳遞過大扭矩到其它構件，引起整體系失穩。

三、扭轉產生的主要原因

1. 管道幾何與安裝誤差
   安裝中若兩端設備或管道軸線未嚴格對中，會產生初始角位移，使接頭產生靜態扭矩。法蘭錯位、偏心安裝、角度偏差等都會引起扭轉應力集中。

2. 熱脹冷縮的非均勻分布
   當管道受熱或冷卻時，溫度分布不均或約束條件不同，會使不同段產生不同的熱膨脹量，可能形成扭矩。特別是在支撐、固定點或曲線管段處，熱位移被約束會轉化為扭轉載荷。

3. 設備引起的偏心力或啟動沖擊
   泵、壓縮機等旋轉機械在啟動或停機瞬間會產生瞬時力矩或扭振傳遞給管道系統；轉子不平衡、聯軸器偏心等也會引發周期性扭矩。

4. 地基沉降與外部荷載
   建筑物或設備基礎不均勻沉降，或外部荷載（如風荷載、地震、車輛通過）引起支撐點位移，會產生扭轉載荷和耦合位移。

5. 管道自重與外力偶合
   長管段或水平轉彎處，由于自重與約束的力偶，也可能引發扭矩；管內介質流動造成的剪切力或脈動壓力亦可能產生周期性扭矩。

四、扭轉的理論分析與計算方法

1. 剛體與彈性分析
   在簡單情況下，可把柔性接頭視為具有一定扭轉剛度（Kθ，單位 N·m/rad）的彈性構件。扭矩M與扭角θ之間滿足線性關系：M = Kθ。實際中，該線性范圍受材料特性和變形模式限制。

2. 有限元分析（FEA）
   對于復雜結構（如波紋補償器、多層橡膠接頭、法蘭連接），需采用有限元法進行三維耦合分析。有限元能模擬材料非線性、接觸界面、摩擦和幾何大變形，獲得局部應力、應變和疲勞壽命預測。推薦采用非線性靜力學和動態時程分析，對不同工況下的扭轉響應進行模擬。

3. 疲勞分析
   周期性扭轉載荷會導致接頭材料出現低周或高周疲勞。應采用疲勞壽命評估方法（如應變壽命法、應力-壽命(S-N)曲線或斷裂力學方法）估算壽命并判定安全裕度。對于橡膠材料，需考慮應變加速老化與環境因素（臭氧、溶劑、溫度）對疲勞壽命的影響。

4. 耦合多場分析
   在化工或高溫工況下，扭轉與溫度場、流體壓力場以及化學腐蝕耦合，必須進行多場耦合分析，以考慮溫度-應力-化學三者共同作用下的退化與失效機理。

五、影響扭轉行為的關鍵因素

1. 接頭結構形式與材料特性

• 橡膠柔性接頭：具有較大的彈性模量隨溫度改變、截面尺寸及加強層結構影響扭轉剛度與極限角度。

• 波紋補償器（橡膠或金屬）：波紋幾何（波高、波數、厚度）顯著決定其扭轉柔順性與應力集中位置。金屬波紋管通常承受大溫度與壓力，但對扭轉疲勞更敏感。

• 金屬萬向節或旋轉接頭：結構剛性大、承載能力高，但承受扭矩時可能傳遞至軸承或密封件，需特別設計。

1. 連接方式
   法蘭連接、螺栓預緊力、焊接或螺紋連接的不同會導致扭矩傳遞路徑與應力集中點不同。螺栓序列、預緊力不足或過緊都可能影響接頭對扭矩的承受能力。

2. 安裝約束與支撐布局
   支撐與固定點的設置會影響管道整體的應力分布與扭矩傳遞。合理的滑動支座、導向支座與固定支點組合可有效降低對柔性接頭的扭轉載荷。

3. 工作條件
   溫度、壓力、介質化學性質、流速及振動頻率等都會改變材料性能與扭轉響應。例如高溫會降低橡膠強度并改變彈性模量，腐蝕性介質會加速材料老化。

4. 制造與加工質量
   材料缺陷、焊接殘余應力、加工誤差、表面缺陷或粘合不良都可能成為扭轉疲勞的起裂源，縮短接頭壽命。

六、工程設計與選型建議

1. 選型原則

• 明確工況：溫度、壓力、流體特性、允許位移（軸向、橫向、角向）及支撐情況。

• 扭轉能力評估：在選型時應給出更大 允許扭矩與更大 允許扭轉角，并考慮循環扭矩工況下的疲勞裕度。

• 安全系數：根據工程重要性和檢修難度選取適當安全系數，對高溫、高壓或危險介質系統應提高安全裕度。

1. 結構優化建議

• 對于頻繁發生扭轉的場合，優先選擇扭轉柔順性較高且疲勞性能良好的補償器或在系統中增加旋轉接頭、萬向節等專用元件以分散扭矩。

• 采用多波紋、多層加固或螺旋增強結構時應綜合考慮疲勞壽命與極限承載力，避免局部應力集中。

• 對法蘭連接，采用足夠規格的螺栓并按規范要求施加預緊力，必要時采用防松墊圈或焊接固定。

1. 支撐與導向設計

• 合理布置固定支座與導向支座，避免不必要的限制與約束，允許管道在不傳遞扭矩處自由伸縮。

• 在轉角或長直段處設置補償器組合（如軸向+角向）以分散熱位移引起的扭轉。

1. 選用材料與表面處理

• 對橡膠材料，選擇耐溫、耐老化、耐化學腐蝕等級適合的配方，并考慮加強層與內襯材料的粘結可靠性。

• 金屬波紋管應選擇合適的合金與熱處理工藝，必要時進行表面防腐與抗疲勞處理（如拋光、涂層）。

七、安裝、檢測與維護要點

安裝注意事項

• 保證軸線對中：在安裝時嚴格控制兩端設備或管段的軸線同心、法蘭平面吻合，避免初始扭矩。

• 正確預緊螺栓：采用對稱、逐步分級的預緊順序，避免局部應力集中和法蘭翹曲。

• 遵守制造商安裝長度與扭轉限制：不應壓縮或拉伸補償器至制造公差外。

試壓與調試

• 在壓力試驗過程中，監測密封與接頭的狀態，觀察是否有不正常的扭轉或泄漏跡象。

• 對于可能產生扭矩的工況（如泵啟動），在調試階段應評估扭矩傳遞并進行必要的改進。

定期檢測與監控

• 建立定期檢查制度，檢查橡膠件表面是否有老化、開裂、脫層、鼓包等異常；波紋管是否有 變形或疲勞裂紋。

• 對法蘭螺栓、支架、導向裝置進行扭矩與變形檢查。

• 對關鍵工況建議安裝在線傳感器或位移/扭矩監測裝置，尤其在循環扭矩明顯或停機啟動頻繁的系統中。

維修與更換原則

• 若發現接頭存在明顯裂紋、 變形、密封失效及超過設計扭角，應及時更換。

• 更換時應對原因進行追溯（如支撐失效、設備軸向不對中、熱位移未充分補償），并采取改進措施以避免重復失效。

八、工程案例分析（典型問題與對策）
案例一：熱力系統中橡膠接頭早期開裂
背景：某熱力管網橡膠接頭在投入運行半年后出現裂紋、泄漏。原因分析：安裝時軸線未對中，且支撐布局導致一側受約束，長期產生扭轉載荷并伴隨高溫使橡膠加速老化。對策：更換接頭，校正軸線，增加滑動支座并重新布置導向點；在接頭兩側安裝角向補償器分散位移。

案例二：金屬波紋管在泵啟動時疲勞失效
背景：化工裝置中波紋管在多次泵啟動停機后產生裂紋并最終破裂。原因分析：泵轉矩傳至管道系統，波紋管長期承受周期性扭矩和內壓的耦合應力，疲勞壽命降低。對策：在泵出口安裝柔性聯軸器或萬向節以吸收扭矩，優化波紋管選型（增加疲勞裕度），并在運行工況中進行在線監測。

九、未來研究方向與技術發展建議

1. 高精度扭矩與位移在線監測技術
   發展基于光纖光柵（FBG）、MEMS傳感器與無線傳感網絡的在線監測系統，實現對柔性接頭扭矩、扭角和應變的實時監測與故障預警。

2. 新型材料與結構設計
   研發高性能耐疲勞橡膠、復合材料波紋管及多層混合結構，以提高承受扭轉載荷的能力與延長服役壽命。利用拓?fù)鋬?yōu)化和仿真驅動設計以減少應力集中。

3. 多場耦合壽命預測模型
   建立考慮溫度、化學腐蝕、機械扭轉及材料老化的耦合疲勞壽命預測模型，提高壽命評估的準確性，為維護策略提供依據。

4. 標準規范完善
   建議行業標準中增加柔性接頭在扭轉載荷下的試驗方法、疲勞評估準則與驗收規范，以減少工程中因扭轉引發的隱患。
